PROCESO CONSTRUCTIVO

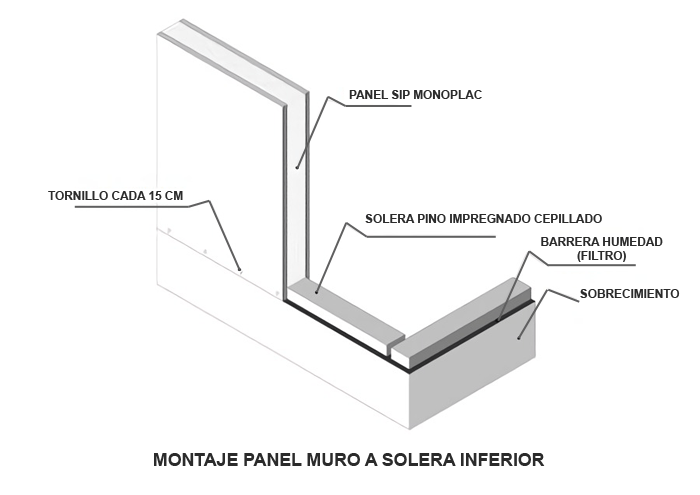

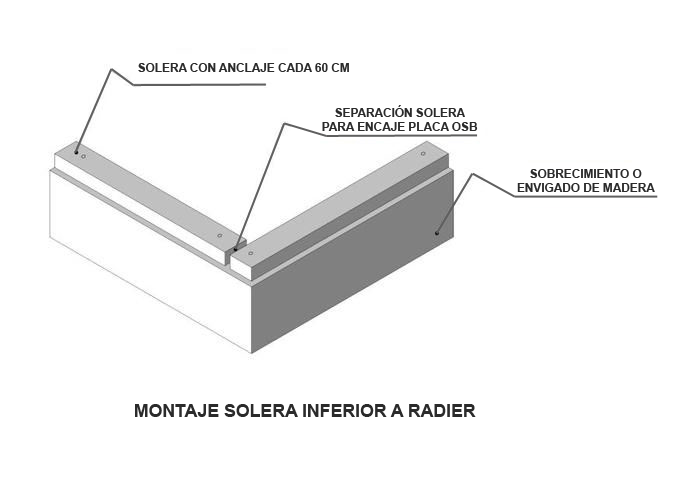

1.- Colocación Solera Inferior

Fijar solera a piso con anclajes distanciados cada 60 cm.
Si es radier o losa de HA, aplicar barrera de humedad o fieltro en zona de contacto y usar anclajes de fierro estriado o perno de anclaje s/c (mínimo 2 por solera).
En pisos de madera, usar tornillo tipo Turbo Screw afianzado al envigado.

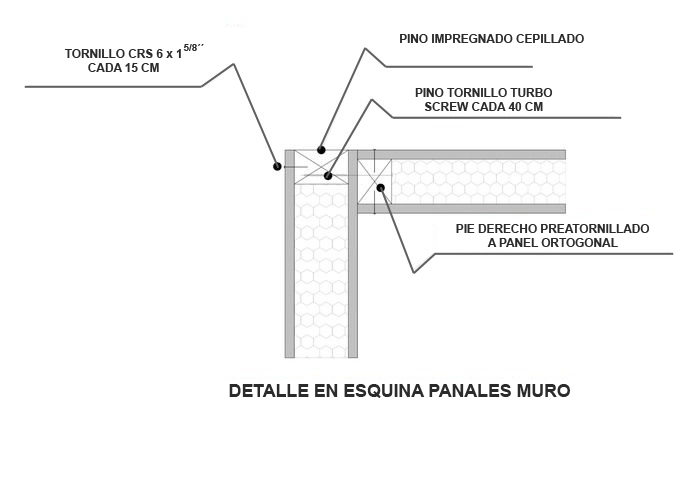

2.- Unión de Paneles en Esquina

Se sugiere iniciar montaje desde una esquina, fijando pie derecho al costado del primer panel montado, para luego encajar el otro panel que conforma la esquina, aplomando y fijando con tornillos Turbo Screw cada 40 cm con los pies derechos.
Finalmente se fijan los paneles a la solera inferior con tornillos CRS de 6"x 1 5/8" cada 15 cm por ambas caras.

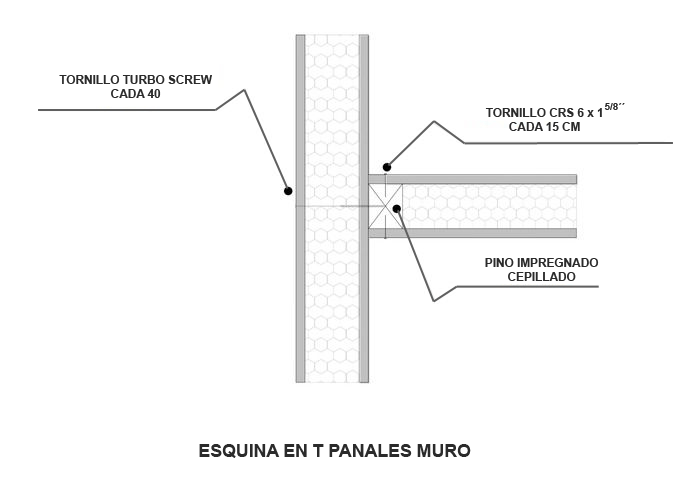

Para unión de paneles en T, se pre embute pie derecho en la cabeza del panel a montar y una vez montado sobre la solera inferior y aplomado, se fija con tornillo Turbo Screw cada 40 cm desde la cara externa del otro panel.

3.- Empalme de Paneles

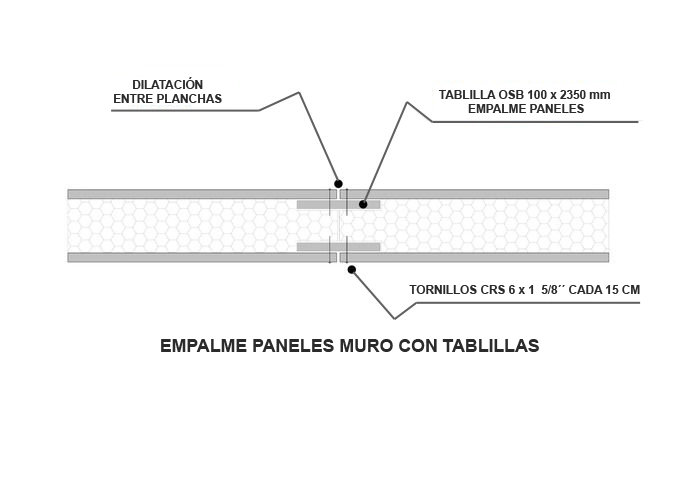

3.1 Mediante tablillas

En cada unión de paneles en línea, se van insertando tablillas de 100 x 2350 mm en el rebaje del EPS para la unión de los tableros, con tornillos cada 15 cm.
Se dejará dilatación de 3 mm entre tableros y también al piso.
En uniones y encuentros de paneles perimetrales, se sugiere aplicar adhesivo o sello de poliuretano y corta gotera en el encuentro al radier o losa, evitando puentes de humedad y mejorando la continuidad estructural del sistema constructivo.

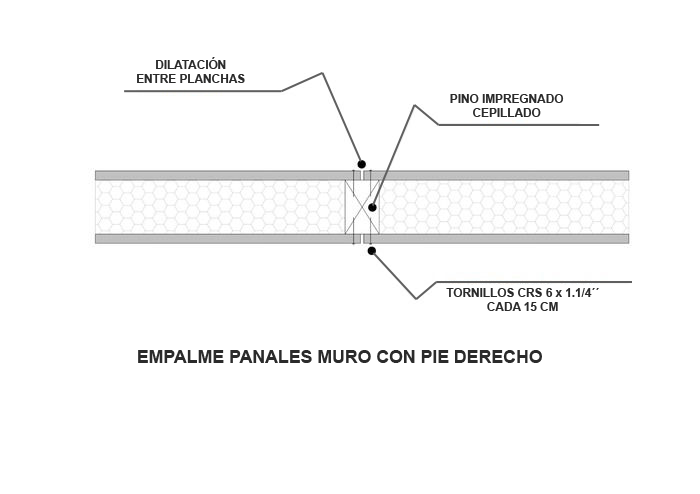

3.2 Mediante Pié Derecho

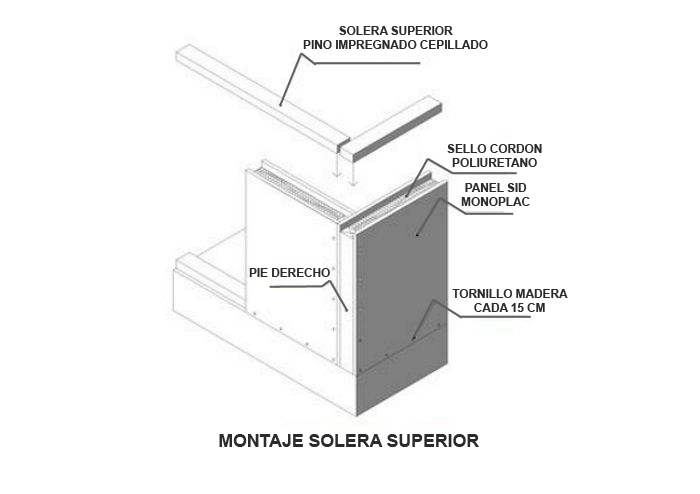

4.- Montaje Solera Superior

Como coronación, se inserta solera superior, previa colocación del sello autoadhesivo y la posterior fijación con tornillos cada 15 cm a los tableros.
La solera debe quedar traslapada respecto a la unión de paneles.

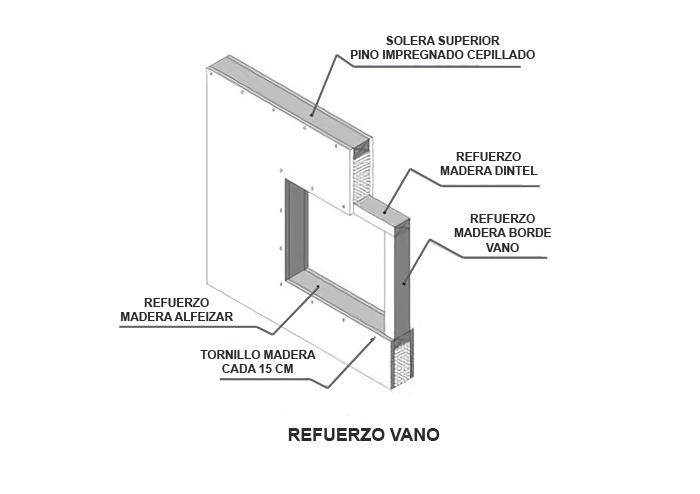

5.- Refuerzo Vanos

Realizado el rebaje del EPS en los bordes de vanos, estos se refuerzan con piezas de madera de la misma medida de las soleras y van en todo su contorno, dejando que las piezas de madera horizontales queden pasadas para recibir las piezas verticales.
Finalmente estas se fijan al panel con tornillos CRS DE 6"x 1 5/8" cada 15 cm.
Altura mínima de dintel 30 cm y longitud máxima de 2.44 m. Mayores longitudes o sobrecargas que superen los 150 k, reforzar

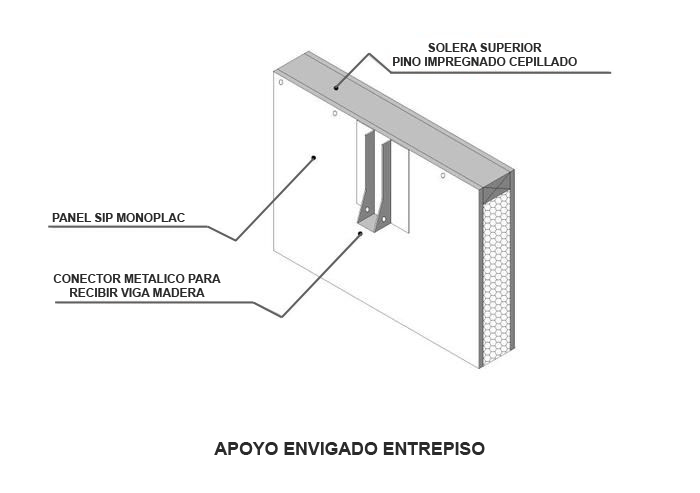

6.- Refuerzo Elementos
de Apoyo

En techumbre y envigados de piso, es recomendable el uso de cerchas y vigas de madera prefabricadas unidas a los paneles con conectores metálicos galvanizados del tipo Sympson.
Posteriormente se colocan sobre las cerchas los paneles de techumbre o del envigado de piso los tableros.

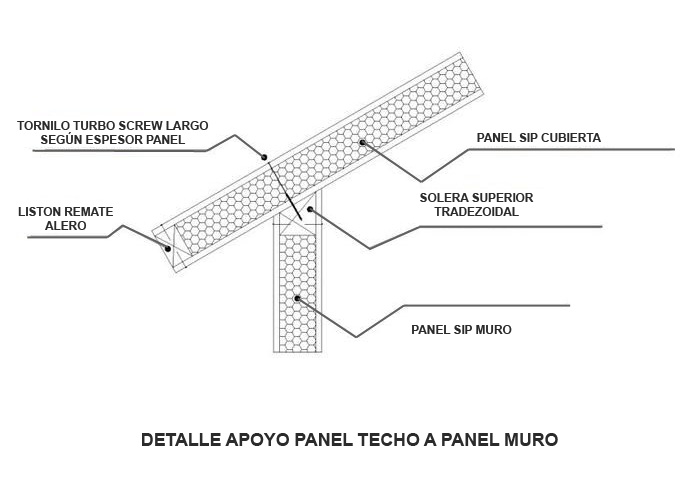

7.- Apoyo Techumbre
sobre Muros

En caso de utilizar los paneles como techumbre sin cerchas, apoyándose directamente en la solera superior de muros, se deberá hacer un rebaje a la solera según el ángulo de la cubierta, permitiendo un apoyo en toda la superficie de contacto.
En este caso, al no tener cerchas, la techumbre se debe rigidizar con vigas y costaneras.
Posteriormente se aplica por su cara superior un aislante a la humedad (fieltro, TYVEK, TYP o similar) y la cubierta de terminación.

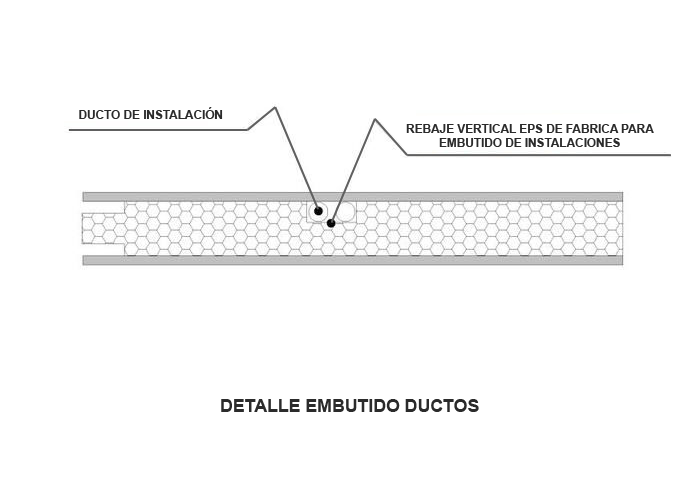

8.- Instalaciones Eléctricas

El panel trae incorporado, rebajes en el núcleo del EPS, para facilitar el embutido de ductos de instalación, que no se consulten a la vista .
En el caso de las instalaciones sanitarias y de gas, se sugiere no embutirlas en el núcleo, sino fijarlas sobrepuestas al panel y hacer un falso que las oculte.
Largas ranuras en el tablero podrían afectar la estructura del panel.

ELEMENTOS COMPLEMENTARIOS

FIJACIONES
Tornillo CRS de 6"x15/8": cada 15 cm para fijar tablero a solera, pie derecho o tablillas.
Tornillo CRS 3": cada 20 cm para unión entre pie derecho.
Tornillo Turbo Screw 5 ½", 8" Y 10 ", según espesor panel cada 40 cm para encuentros en esquina, unión pies derechos.
Espárragos o Pernos de anclaje s/c: cada 60 cm fijar solera a radier o losa.

TABLILLAS DE UNION

Para empalme lineal entre paneles, con tornillos cada 15 cm a cada tablero.

ADHESIVOS DE MONTAJE

Se aplica en bordes de unión entre paneles y madera, mejorando la resistencia de amarre.
Espuma de poliuretano: se aplica en unión entre paneles sellando las juntas.

CONECTORES

En el encuentro de paneles SIP con otros elementos de construcción como vigas, están los soportes metálicos tipo SIMPSON, que ofrecen una variada y adecuada solución estructural.

HERRAMIENTAS

Además de las normalmente utilizadas en el trabajo de la madera, como sierras, taladros y atornilladores eléctricos, entre otras, se utilizan también pistolas de aire caliente o caladora con hilo caliente para el rebaje del EPS.

BARRERAS DE HUMEDAD
En las caras expuestas a la intemperie o humedad de muros y cubiertas y antes del revestimiento final, se requiere la colocación de barreras de humedad tipo TYVEK, TYP o similar.
Cuando es radier o losa de HA, y antes de colocar solera de piso, se debe considerar la colocación de una barrera de humedad con un sello o fieltro.
